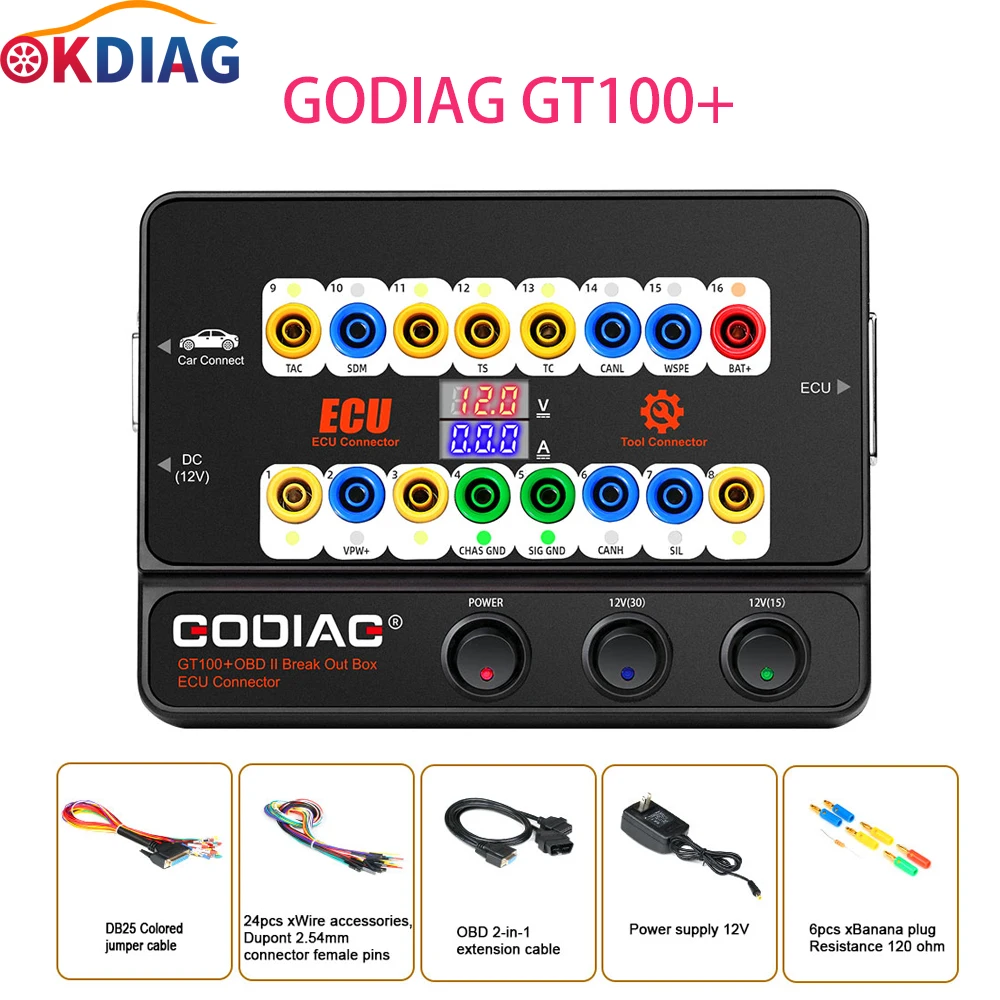

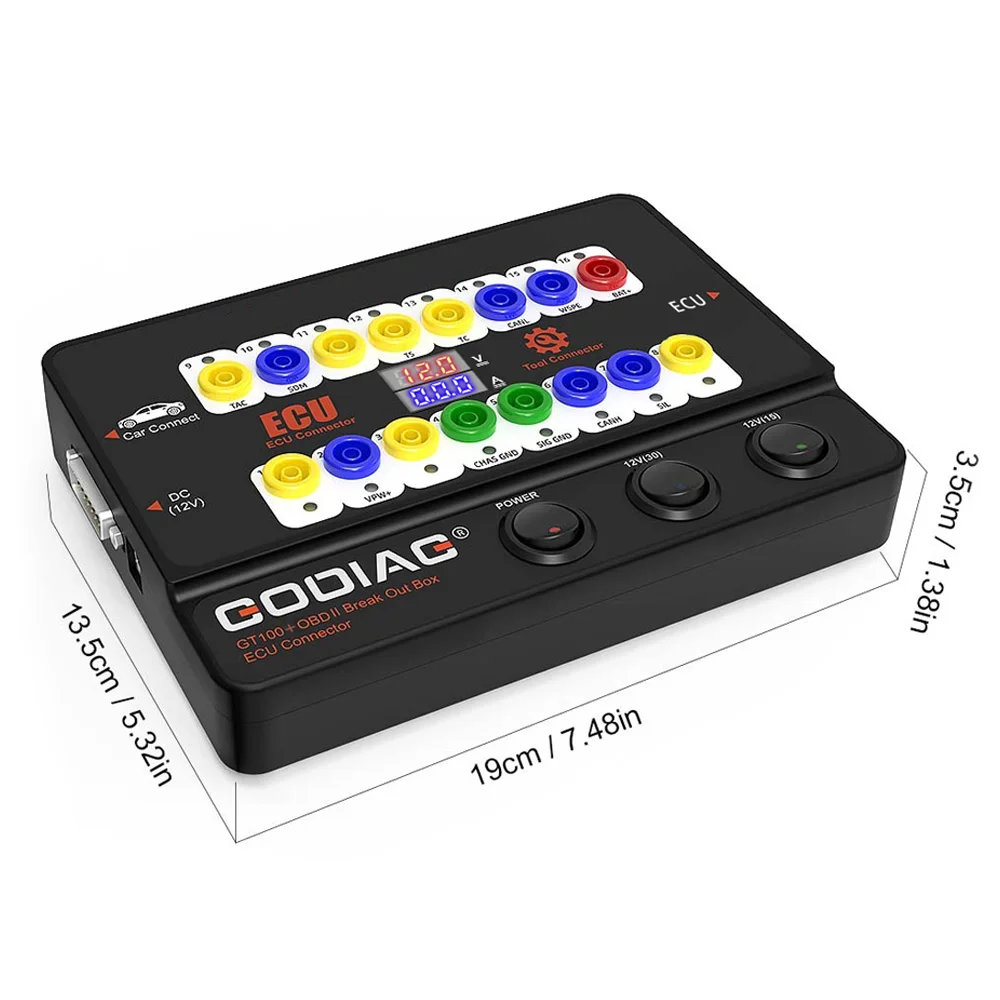

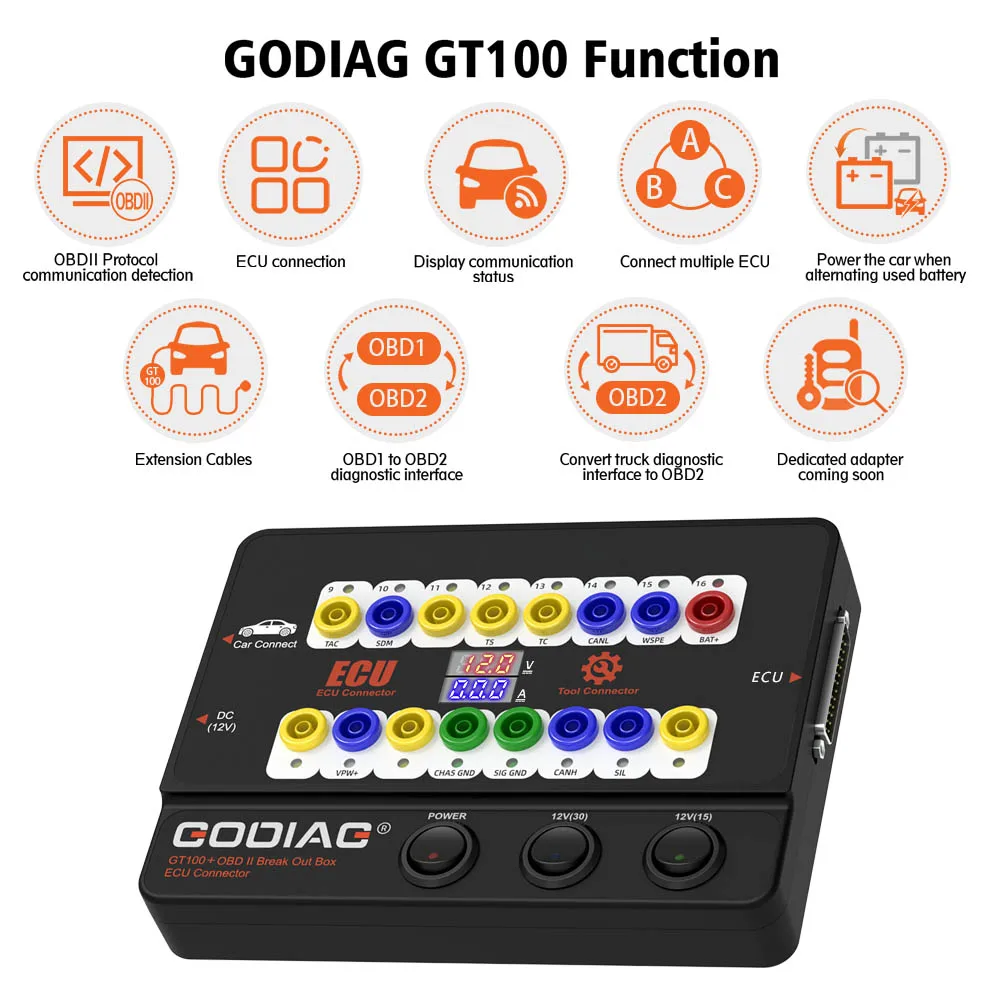

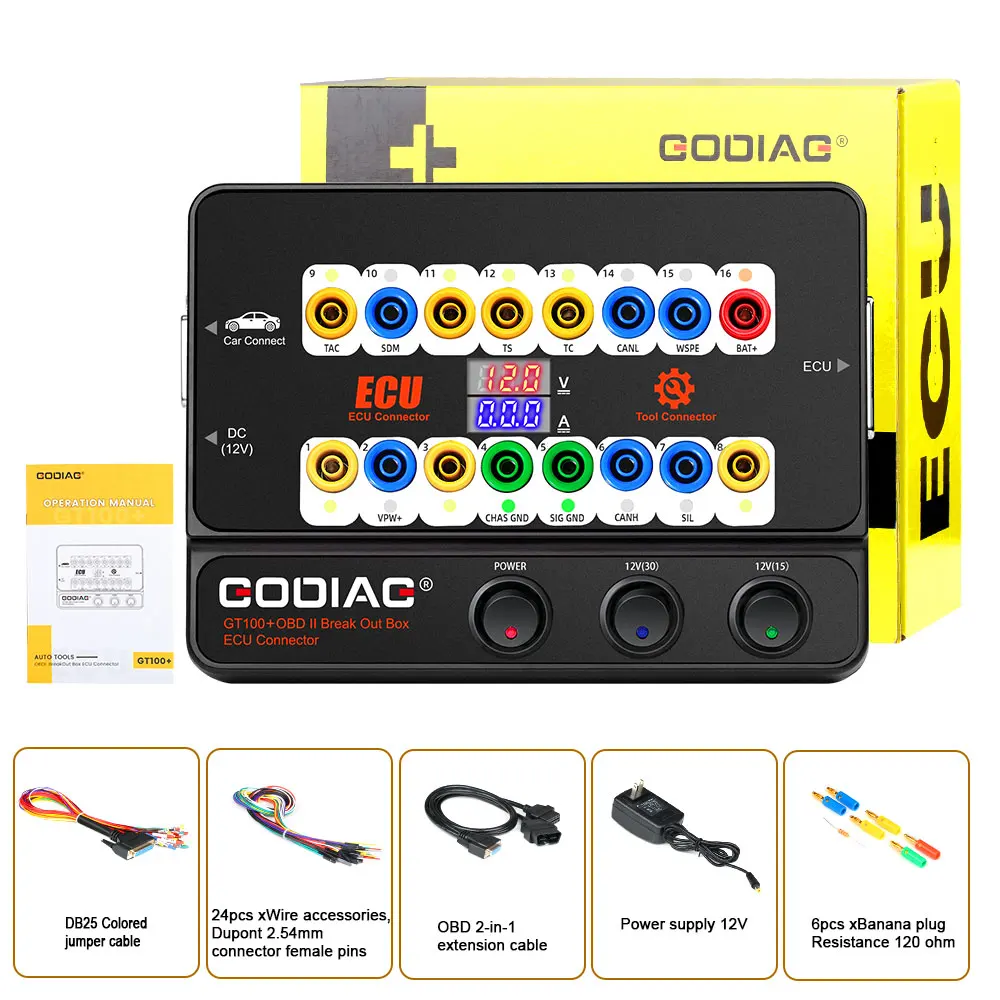

GODIAG GT100+ Новое поколение OBDII Break Out Box ECU Настольный разъем с электронным дисплеем тока и протоколом CANBUS

На скамейке Подключите МОДУЛЬ ECU с помощью разъема banana или db25
Выделенный ЭБУ адаптер, Godiag GT100 + будет отображать электронный
Ток.

Преимущество отображения значения электронного тока:

Пользователь может интуитивно видеть текущее состояние ECU. Есть
Нет отображения тока или фактический отображаемый ток не соответствует
Ожидаемый ток инженера, тогда вы можете немедленно проверить,
Проводка неправильная, если проводка правильная, он может определить, что ECU
Может быть сломан, поэтому нет необходимости выполнять диагностическую связь
И может непосредственно отремонтировать ECU.

Если он показывает слишком много тока, то вы также можете определить, правильно ли подключен кабель или поврежден ECU.

2. GT100 + добавляет протокол CANBUS

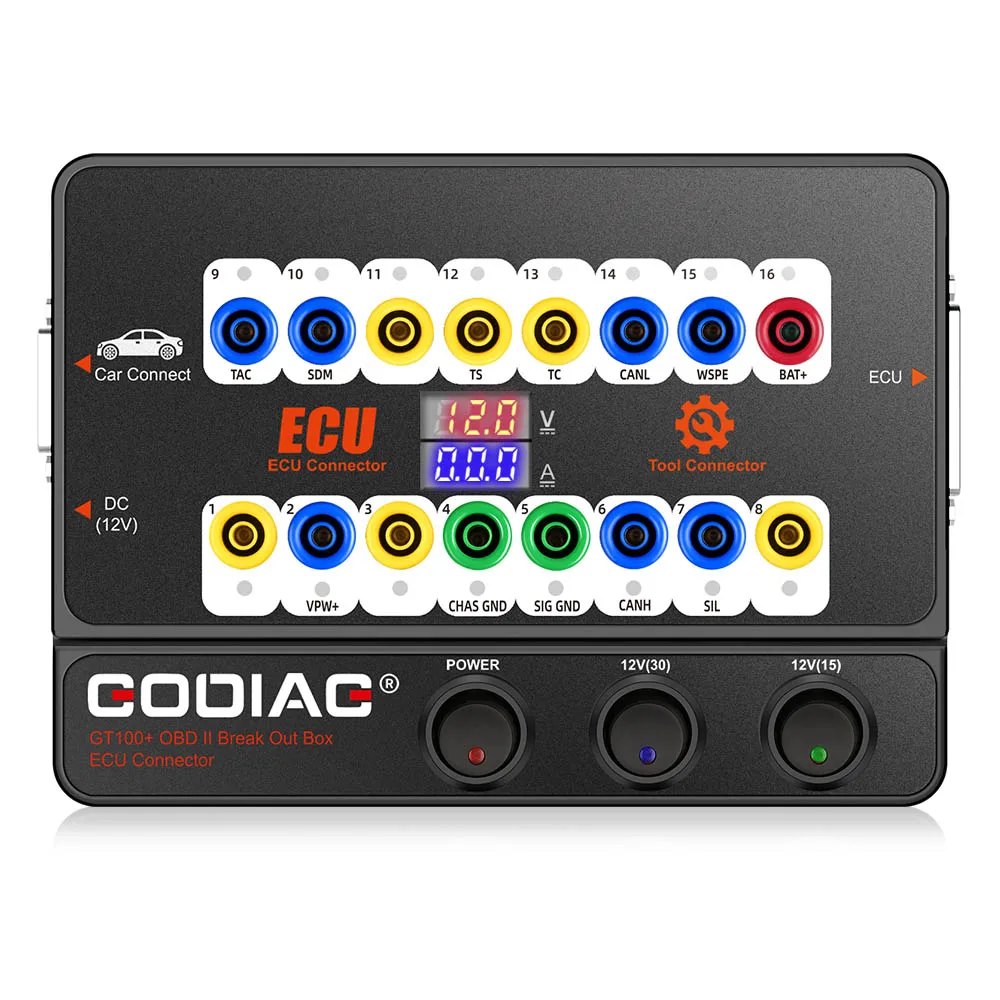

GT100 + Pin 1, 9, 3, 11 12, 13, 8 [соответствует желтому банану
Разъем на машине], это нестандартный интерфейс протокола obd2
Может отображать CAN BUS или K-Line протокол связи. GT100 только может
Протокол K-Line Pwm Vpw + KWP 2000. GT100 + будет отображать CANBUS
K-Line Pwm Vpw + KWP 2000 протокол связи.

3. Инструмент сброса/Иммобилайзер, когда все ключи потеряны

Когда вы хотите программировать ключ для VW, Porsche, Mitsubishi и nother
Автомобили со всеми ключами потеряны, или для программы Toyota ECU, вам нужно активировать
Приборная панель (инструмент сброса) или Пробуждение модуля иммобилайзера
Во-первых. Затем вы можете работать напрямую с помощью GT100 GT100 +.

А.Для замены двигателя ECU Toyota или для использования
Некоторые ключевые программисты программируют Toyota, когда все ключи потеряны, это требует
PIN13-PIN4 короткого замыкания

B.Чтобы запрограммировать ключ Mitsubishi со всеми ключами или установить OBDII, когда все удаленные ключи потеряны, пожалуйста, PIN1-PIN4 короткого замыкания.

C.Для Porsche и VAG 4-го поколения/5-го
Ключи поколения (например, новый A6L Touareg A4 Q5 A7), пожалуйста, используйте
GT100 + для короткого замыкания разъем банана PIN 16-PIN 1 для включения
Приборная панель, после этого используйте ключевой инструмент программирования для подключения к
Женский адаптер GT100 + для сбора данных. Некоторые панели приборов транспортного средства
Не будет гореть, но данные также могут быть собраны, например: A6L Q7.
